Характеристики
Основные характеристики
Типология
Гибкие солнечные панели
Технология
Без технологии
Серия
FX
Мощность, Вт
200
Напряжение, В
12
Габариты ДxШxВ, мм
1320x800x3
Вес, кг
3.4
Рабочие условия
Степень защиты
IP65
Температура эксплуатации от, °С
-40
Температура эксплуатации до, °С
55
Фотоэлектрические элементы
Тип ФЭМ
Гибкая монокристалл
Ширина элемента ФЭМ, мм
136.5
Длина элемента ФЭМ, мм
182
Кол-во ячеек в ряду, шт
9
Кол-во рядов элементов
4
Общее кол-во ячеек, шт.
36
Строение ФЭМ
Фронтальная поверхность
ETFE покрытие
Рама
нет
Количество диодов, шт.
1
Коннекторы
MC4
Длина кабеля (+), мм
800
Длина кабеля (-), мм
800
Сечение кабеля, мм²
4
Электрические параметры
Напряжение в точке максимальной мощности (Ump), В
20.5
Напряжение холостого хода, В
25.38
Ток короткого замыкания (Isc), A
10.44
Ток в точке максимальной мощности, А
9.76
КПД модуля, %
19.9
Параметры построения системы
Максимальное напряжение системы, В
100
Максимальный номинал последовательного предохранителя, А
15
Температурные коэффициенты
По мощности (Pmax), %/°С
-0.34
По напряжению (Uoc), %/°С
-0.27
По току (Isc), %/°С
0.04
Номинальная рабочая температура,°С, ±2
45

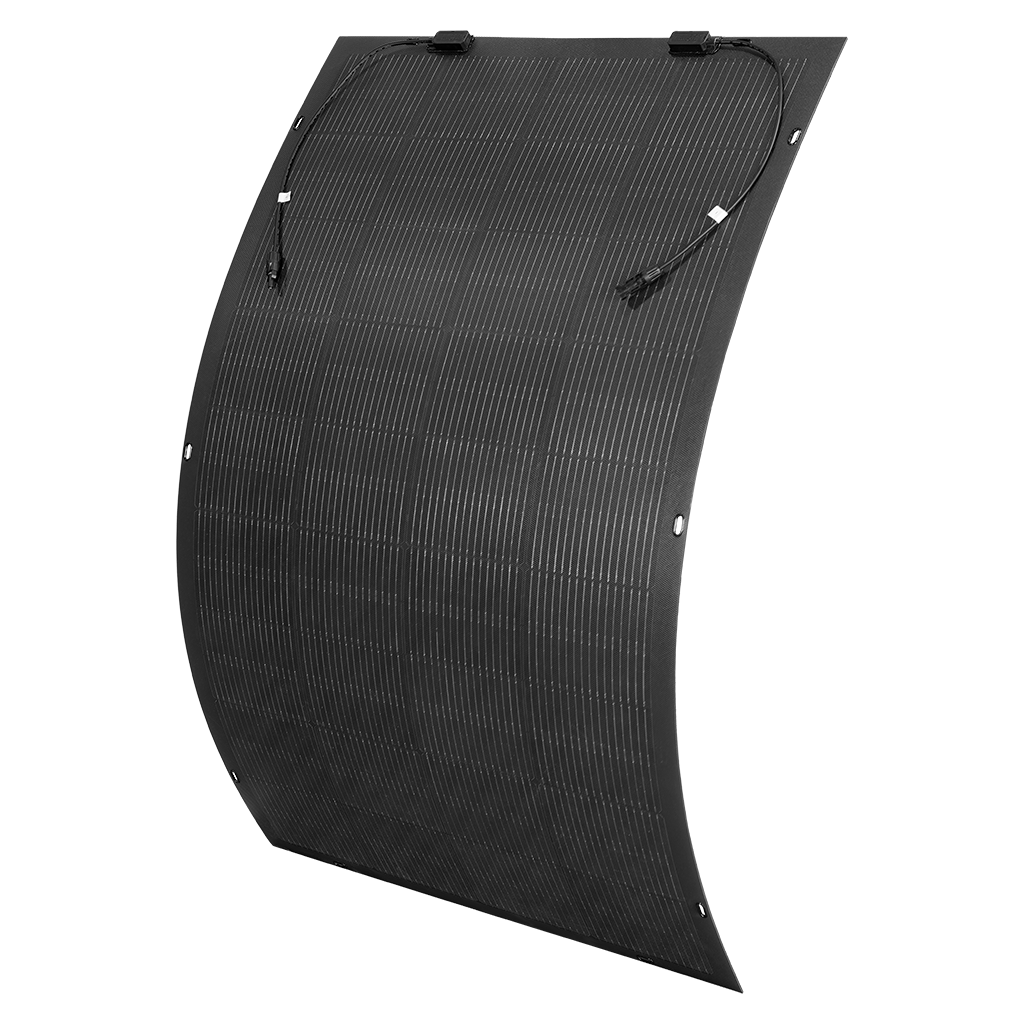

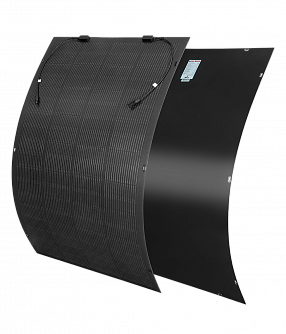

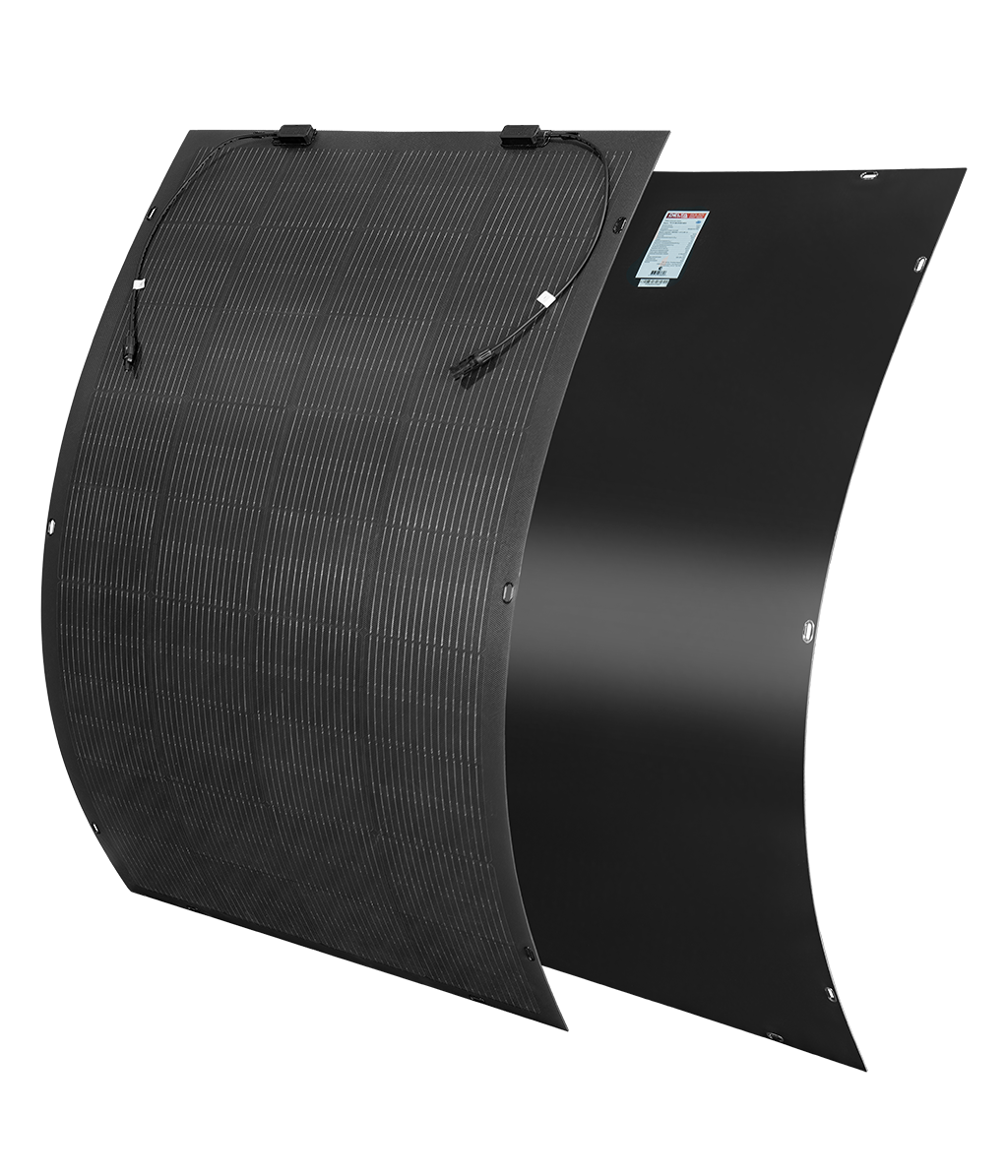

Гибкая солнечная панель PV FX 200-36 M10 MC4 с выходом MC4, мощностью 200 Вт, номинальным напряжением 12В.
Гибкие солнечные панели серии DELTA PV FX за счёт малого веса и аэродинамики находят своё применение для автофургонов, автодомов, яхт, катеров и других мест установки с вероятно повышенной вибрацией.
Гибкие панели имеют толщину 3 мм, что обеспечивает возможность выполнить относительно небольшой угол изгиба для повторения контура поверхности, на которую производится монтаж. Это позволяет им работать в сложных условиях, где обычные рамные солнечные панели не применимы. DELTA PV FX изготавливаются по технологии PERC монокристалл с фотоэлементом типа M12.
Панели имеют категорию качества Grade A, фронтальное покрытие ETFE покрытие, которое улучшает характеристики солнечного рассеивания на кремниевый слой фотоэлементов панели, вследствие чего повышается КПД панели.
