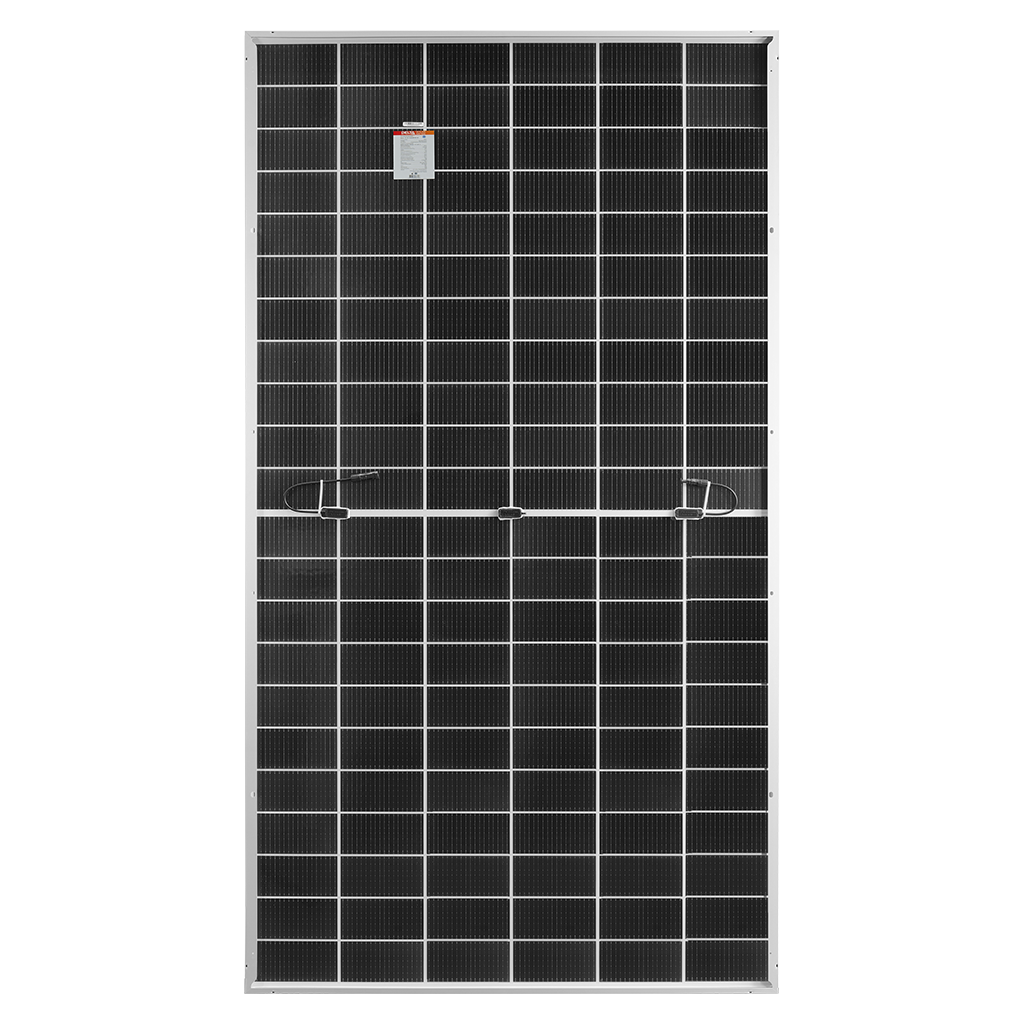

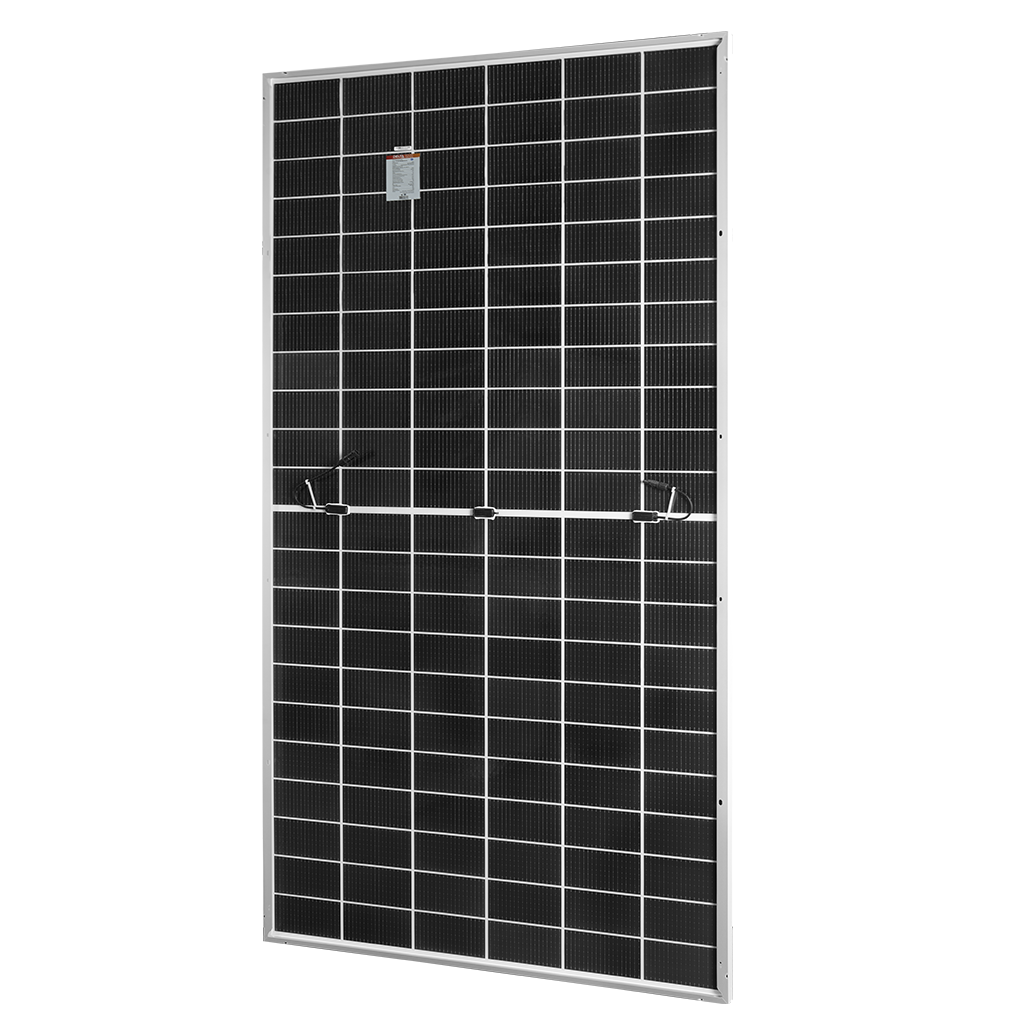

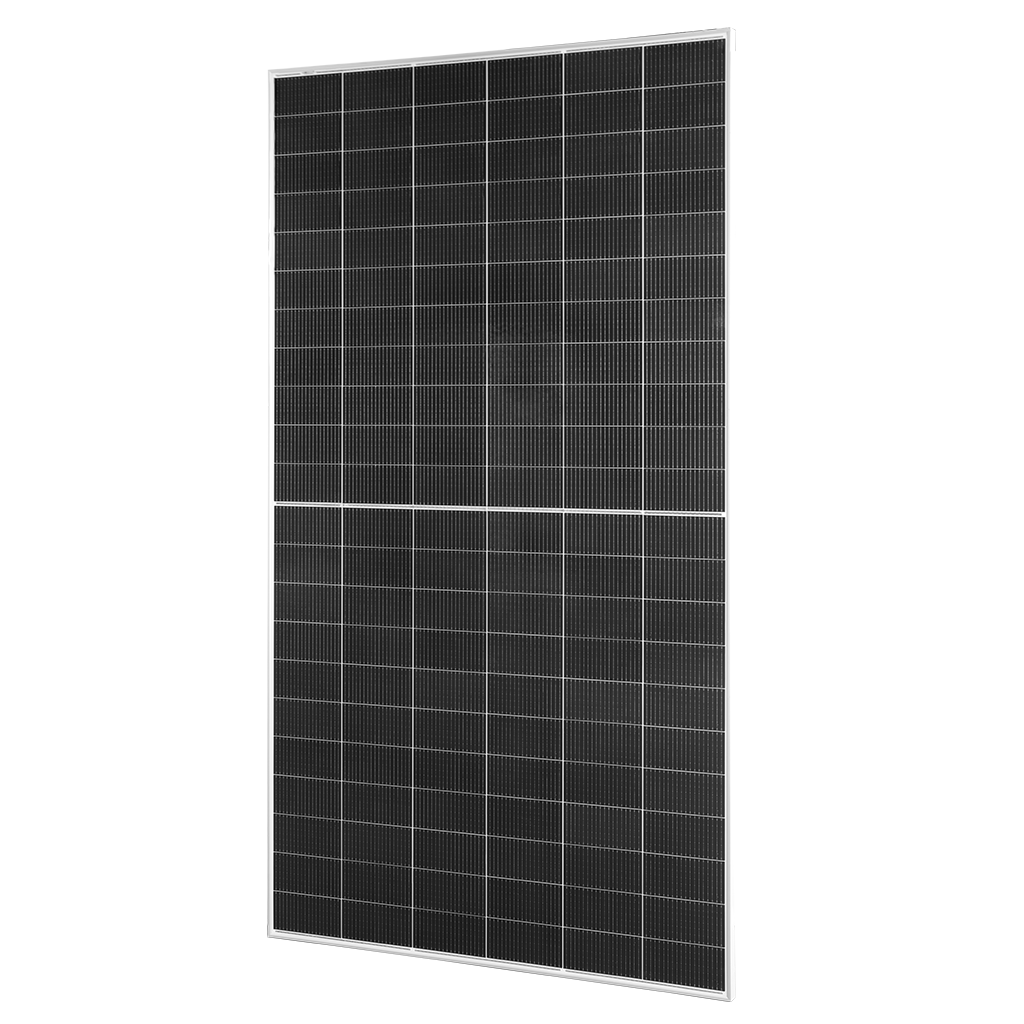

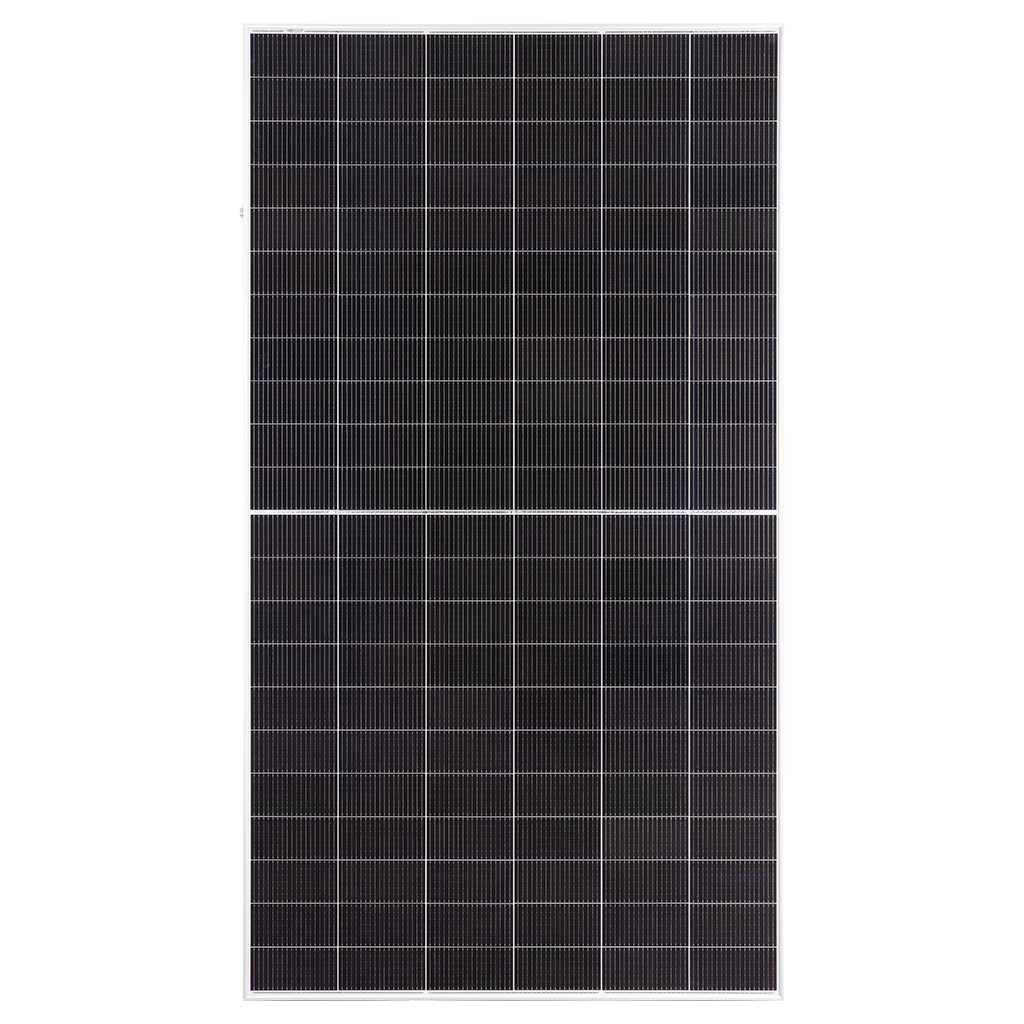

Двусторонний фотоэлектрический модуль мощностью 700 Ватт, изготовлен по технологии TOPCon N-Type M10 монокристалл. Модуль имеет двойное остекление и изготовлен по принципу Half Cut в алюминиевой раме 35мм. Модуль имеет категорию качества Grade A.
Характеристики
Основные характеристики
Типология
Стационарные солнечные панели
Технология
Без технологии
Серия
TOP
Мощность, Вт
700
Напряжение, В
24
Габариты ДxШxВ, мм
2384x1303x35
Вес, кг
38.7
Рабочие условия
Степень защиты
IP68
Температура эксплуатации от, °С
-40
Температура эксплуатации до, °С
85
Фотоэлектрические элементы
Тип ФЭМ
Монокристалл Half Cut
Ширина элемента ФЭМ, мм
210
Длина элемента ФЭМ, мм
105
Кол-во ячеек в ряду, шт
6
Кол-во рядов элементов
22
Общее кол-во ячеек, шт.
132
Строение ФЭМ
Фронтальная поверхность
2 мм антибликовое полу-закалённое стекло
Рама
Анодированный алюминий
Количество диодов, шт.
3
Коннекторы
MC4
Длина кабеля (+), мм
400
Длина кабеля (-), мм
200
Сечение кабеля, мм²
4
Электрические параметры
Напряжение в точке максимальной мощности (Ump), В
40.44
Напряжение холостого хода, В
48.61
Ток короткого замыкания (Isc), A
18.34
Ток в точке максимальной мощности, А
17.31
КПД модуля, %
22.53
Параметры построения системы
Максимальное напряжение системы, В
1500
Максимальный номинал последовательного предохранителя, А
35
Снеговая нагрузка, Па
5400
Ветровая нагрузка, Па
2400
Температурные коэффициенты
По мощности (Pmax), %/°С
-0.35
По напряжению (Uoc), %/°С
-0.28
По току (Isc), %/°С
0.048
Номинальная рабочая температура,°С, ±2
45
Двусторонний фотоэлектрический модуль мощностью 700 Ватт, изготовлен по технологии TOPCon N-Type M10 монокристалл, Half Cut. Модуль имеет фронтальное полу-закалённое антибликовое остекление толщиной 2мм, тыльное полу-закалённое остекление толщиной 2мм, анодированную алюминиевую раму толщиной 33мм. Категория качества Grade A+.
DELTA PV TOP - это серия фотоэлектрических модулей, выполненных по технологии TOPCon монокристалл категории качества Grade A+. Двусторонние солнечные панели серии PV TOP в среднем обеспечивают прирост годовой выработки от 5% до 30% в зависимости от условий эксплуатации, так как их рабочими поверхностями являются фронтальная и тыльная части одновременно. Коэффициент двусторонности - 70±5%.
При изготовлении панелей производится многоступенчатый контроль качества комплектующих и технологического процесса, в том числе IV тест и двухэтапный EL тест до и после ламинации.
Солнечные панели серии TOP обладают высокой производительностью и долговечностью. Они имеют повышенный КПД, гарантию 12 лет, срок эксплуатации - более 30 лет. Их конструкция и метод укладки фотоэлементов обеспечивает оптимизацию распределения тока, тем самым эффективно сокращая потери и нагрев. Фронтальная и тыльная поверхности защищены полу-закалённым просветлённым стеклом 2 мм. Алюминиевая рама выполнена из двойного анодированного слоя. Конструкция рамы усиливает механическую прочность панели.
Солнечная панель PV TOP 700-66/2BF M12 HC подходит для крупных солнечных электростанций мощностью более 60 кВт.
